ККТ АТОЛ и микрокомпьютер Orange Pi

Содержание:


Схема взаимодействия

Главное в кассовом оборудовании — фискальный регистратор (Атол). Он регулирует передачу чеков к оператору фискальных данных и без него работа невозможна. Атол подключается к микрокомпьютеру Orange PI, а микрокомпьютер к вашему роутеру (интернету)

Вернуться к содержанию


Комплект оборудования.

Комплект включает в себя:

  1. ККТ АТОЛ
  2. Провод для подключения к розетке
  3. Провод для подключения ККТ к любому устройству через USB

Вернуться к содержанию


Как подключить оборудование?

Подключите провод питания к АТОЛу. Другой конец с блоком - в розетку.

VID-20191107-172646-online-video-cutter-

В комплекте с ККТ есть провод с двумя выходами.

Узкий конец USB кабеля нужно подключить к АТОЛ.

VID-20191107-173118-online-video-cutter-

Микрокомпьютер тоже работает от сети, подключите к нему питание, и сам блок - в розетку.

Состояние характеризуется при подключении LAN-кабелем горением сетевых индикаторов:  мигает зеленый, оранжевый не горит.

Если подключение по WI-FI, то  горит зеленый и оранжевый,

Если индикаторы не горят: проверьте, что все провода плотно установлены, и не повреждены.

VID-20191107-173557-online-video-cutter-

Широкий разъем USB кабеля подключите к микрокомпьютеру.

VID-20191107-173721-online-video-cutter-

Подключите микрокомпьютер к интернету по LAN-проводу или через Wifi-соединение. Чтобы выполнить подключение через Wifi-соединение настройте микрокомпьютер согласно инструкции.

Обязательно проверьте есть ли доступ у вашего интернет-провайдера к серверу LIFEPAY sapi.life-pay.ru через порты 80,443 и с 9630 по 9640.

VID-20191107-173839-online-video-cutter-

Включите ККТ АТОЛ.

VID-20191107-173920-online-video-cutter-

Оборудование успешно подключено!

Вернуться к содержанию


Как работать?

Такая схема подключения кассы позволяет работать сразу в нескольких комбинациях.

Вернуться к содержанию


Как прошить микрокомпьютер для подключения по WI-FI?

Для подготовки микрокомпьютера потребуется:


Первый этап подготовка флешки:

Проверить свойства накопителя (файловая система).
Самый простой способ зайти в "Мой компьютер", нажать правой кнопкой мыши на значок флэшки, и в появившемся окне посмотреть её файловую систему.

Если файловая система отличается от FAT или FAT32 нужно отформатировать ее в нужную (предварительно скопируйте важные файлы).

Второй этап подготовка файла Settings:

Файл во вложении необходимо открыть в текстовом редакторе в блокноте и изменить его вписав нужные параметры для настройки wifi.

Для этого наведите на скаченный файл - кликните правой кнопкой мыши - открыть с помощью - блокнот

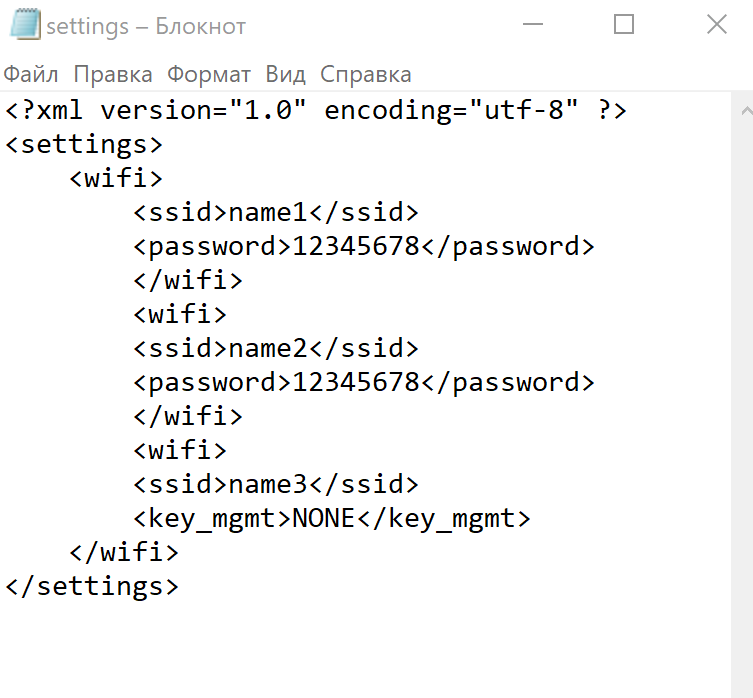

  • В открывшемся окне блокнота, отредактируйте следующие поля данных (редактировать необходимо именно области отмеченные на скрине, четко между знаками ">"тут"<"):
  1.  в области name1, name2, name3 укажите название сети, это то как называется Wi-Fi сеть к которой необходимо подключить микрокомпьютер (одновременно можно указать 3 разных сети).
  2. Вместо цифр 123456678 - укажите PASSWORD (пароль каждой сети).

Обратите внимание! Содержимое файла settings.xml на добавление 3 сетей, сеть name3 НЕ содержит пароля.

Особое внимание уделите соблюдению регистра - это маленькие и большие буквы. Их необходимо указывать точь-в-точь как в названии сети Wi-Fi.

  • ВАЖНО! Обязательно проверьте, правильность внесения данных на отсутствие лишних знаков табуляции, пробелов и перенос строк.

Нажимаем Файл - Сохранить (ВАЖНО: Название файла должно быть только settings. Если файл сохранить с другим названием, или как settings(1), то микрокомпьютер не подключится к сети wi-fi)

Далее файл нужно залить в корень USB-флешки (Т.е. открываем флешку и сразу кладем туда файл) и вставляем в микрокомпьютер ( в любой USB ), который включен в сеть.

Ждем минуту-две, после чего он должен появиться в сети.

Вы можете проверить статус подключения в ЛК LIFE PAY - Фискализация - Кассы, или при прямом подключении к кассе - на телефоне\планшете на базе Android или IOS (IPad) в разделе "Настройки LifeHub"

Вернуться к содержанию


Ограничения микрокомпьютера

При работе с использованием маршрутизатора Cisco необходимо, чтобы на нем были открыты порты 80, 443 и с 9630 по 9640

Сеть не должна быть с ограничениями. У каждого роутера свои настройки, при создании сети на выбор можно поставить галочки: либо с соединением с изоляцией Wi-Fi, либо с изоляцией LAN. Нужно создать именно с изоляцией только LAN.

Вернуться к содержанию

Индикация МК

  1. Интернет и касса подключена (Все в порядке, мигает зеленным в режиме "heartbeat" )
2. Интернет и касса отключены3. Интернет отключен4. Касса отключена
orangepipcplus
raspberrypi

Микрокомпьютер
