Содержание.
- Как подключить сторонний сканер-штрих кодов
- Аварийная перезагрузка сканера
- Обновление прошивки сканера
- Возможные ошибки при обновлении прошивки сканера
- Информация о дополнительных настройках от производителя https://download.ru/files/r6OA8Jpp
На данный момент 2 модели сканера протестированы и гарантированы для работы с LIFE POS/AlfaCASH/ВТБ касса - MERTECH CL-2200 BLE Dongle P2 (снято с производства) и MERTECH CL-2210 BLE Dongle P2D. Настройка устройств полностью идентичная.
Для подключения стороннего сканера выполните пошагово действия ниже.

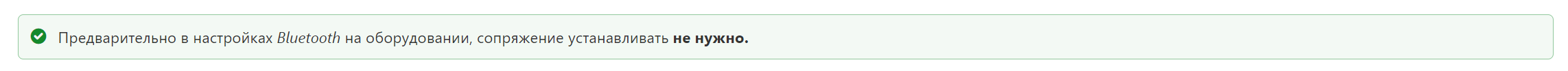

Предварительно в настройках Bluetooth на оборудовании сопряжение устанавливать не нужно.
Необходимо перейти в раздел Оборудование в приложении LIFE POS/ВТБ Касса/AlfaCASH и нажать на синюю кнопку со знаком "+"
Для включения сканера требуется зажать курок и дождаться звукового сигнала от сканера.

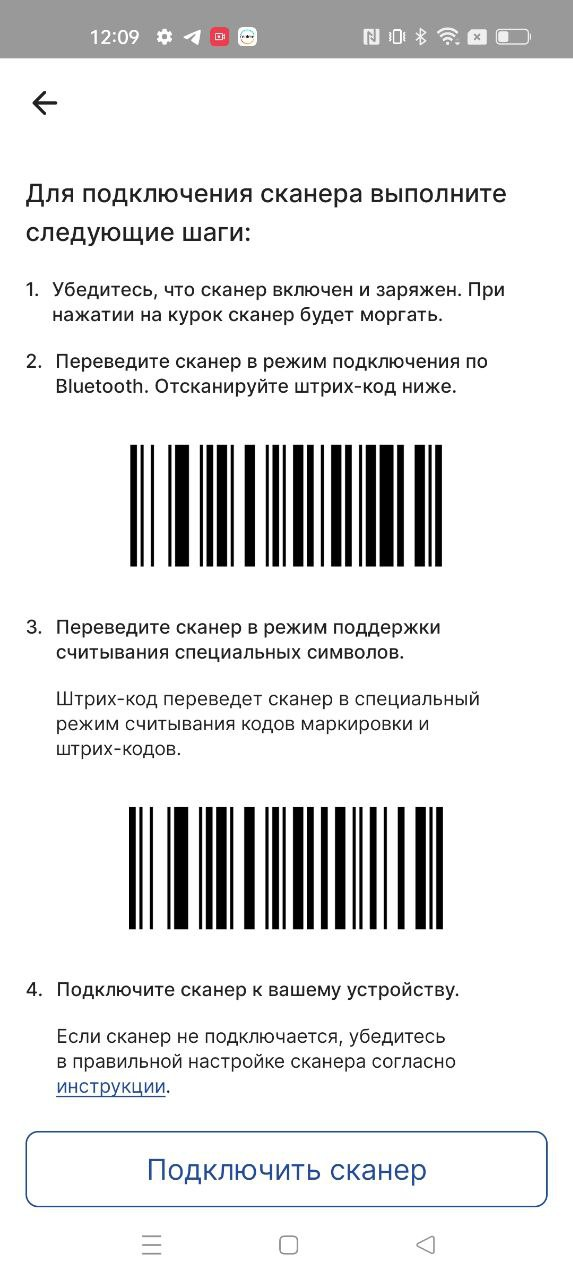

1. Необходимо выбрать модель сканера из списка и по инструкции на экране настроить сканер. Клиенту необходимо последовательно отсканировать каждый Штрих-код и нажать на кнопку Подключить сканер
2. Если ранее не подключали по Bluetooth к приложению внешнее оборудование(например qpos), то приложение попросит выдать разрешение на управление Bluetooth и геолокацией оборудования. Нужно подтвердить выдачу доступов.

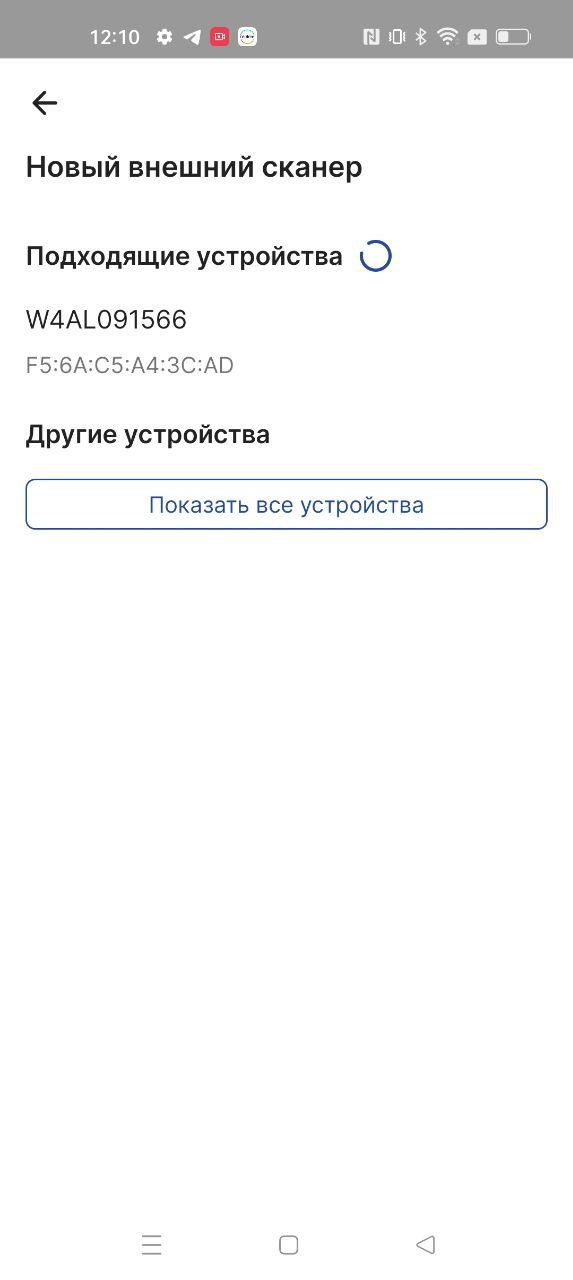

3. Далее в поиске устройств в подходящих отобразится модель внешнего сканера. На нее нужно нажать. Выглядит примерно как на скришоте ниже
4. На экране Оборудование добавится новое устройство - Внешний сканер.
Внешний сканер становится доступным на экране Продажи.
Аварийная перезагрузка сканера

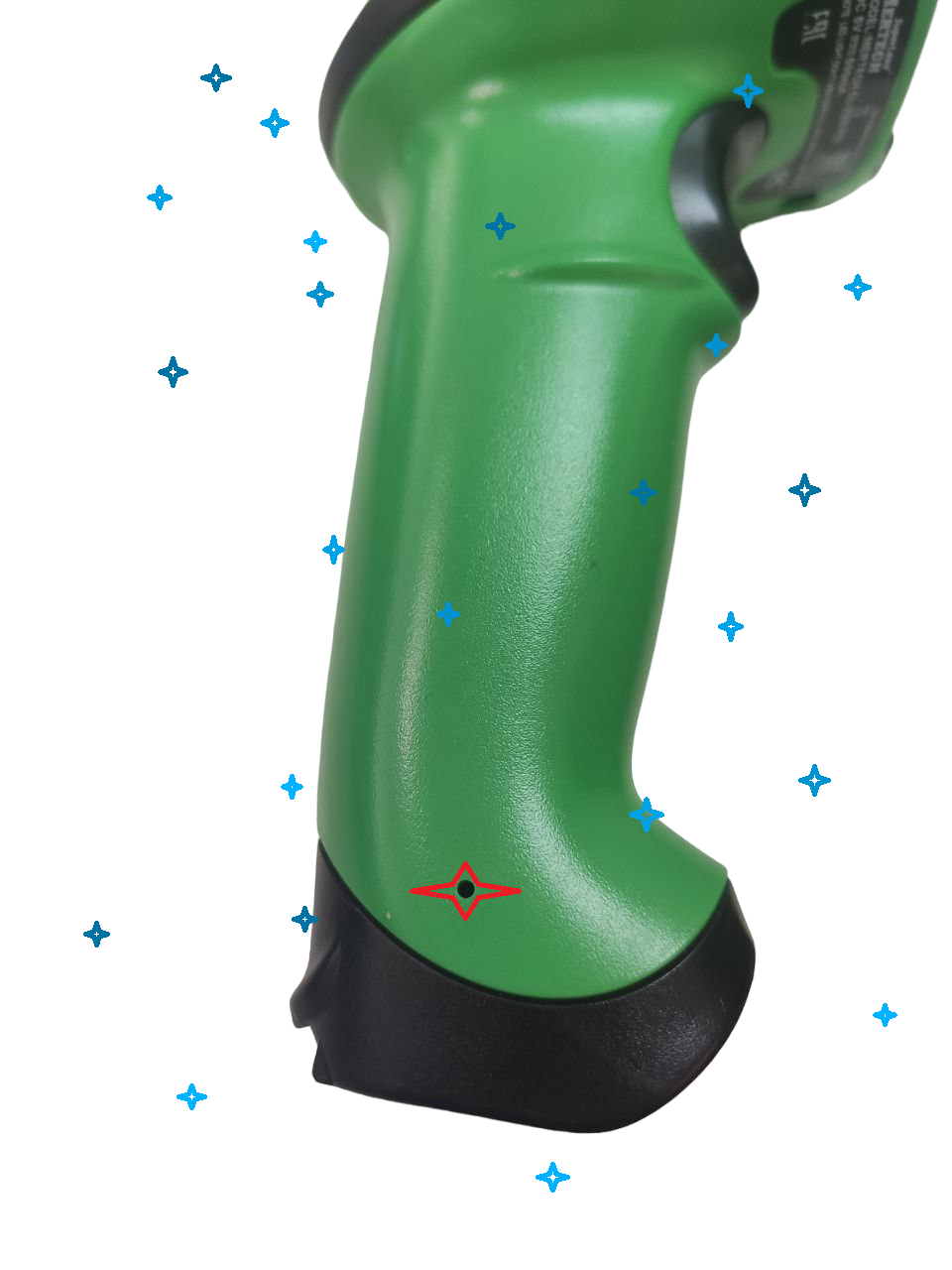

Кнопка Reset для аварийной перезагрузки сканера находится в отверстии сбоку сканера:
Внимание! Если в поиске блютус номер идентичен серийному номеру сканера, указанного на упаковке, на вашем сканере уже обновлена прошивка.
Если сканер НЕ прошит, то сканер будет определяться как неизвестное устройство или S/N будет отличаться от того, что указан на коробке от сканера.
Для обновления прошивки самостоятельно выполните действия ниже.
1) Для начала распакуйте из архива файл «AB2200M210408D» в корень диска (не на рабочий стол, и не в папки с русскими наименованиями).
2) После установите программу через инсталлятор «SuperUpgrade_Install». Не волнуйтесь о шифре, он не поддерживает русский язык, поэтому жмите по порядку:
Далее начинаем обновление:
1. Подключите сканер USB кабелем к компьютеру на базе Windows и включите его 7-ми секундным зажатием на кнопку. После необходимо считать штрих-код
2. После считывания первого кода можно через 7 секунд отсканировать следующий. Он нужен для того чтобы компьютер увидел подключенное устройство, т.к. сам сканер работает только через Bluetooth:
3. Откройте диспетчер устройств на компьютере:
Сканер должен отображаться в графе «Порты (COM и LPT) как устройство с последовательным интерфейсом (может быть, как COM 1,2,3,4 и т.д.)
4. После того как посмотрели его подключение откройте программу SuperUpgrade, выставите необходимый порт (т.к. может быть несколько разных подключений, нужно убедиться, что это именно сканер):
5. Далее нажмите на кнопку «Open» для открытия файла обновления:
И нажмите после «Download».
6. После завершения (обязательно дождитесь «ОК» на зеленом экране как показано выше) отсканируйте следующий код:
7. После считывания предыдущего кода также дождитесь 7 секунд. Прочтите приведенный ниже код, чтобы настроить сканер в режим передачи Bluetooth. Звук включения указывает на успешную настройку.
Возможные ошибки при обновлении прошивки:
1) Сканер не определяется в портах:
Скорее всего не отсканировали штрих-кода, перезагрузите сканер (отключив его через ШК:
Далее включите его (зажать кнопку в течение 7-ми секунд). И вернитесь к первому пункту настройки из данной инструкции и снова пройдите сканирование и попытку подключения.
Ошибка при обновлении:
Здесь присутствуют русские символы, что не всегда могут считываться через подобные программы.
Перенесите файл в корень жесткого диска:
И откройте его через SuperUpgrade уже отсюда (как пример):

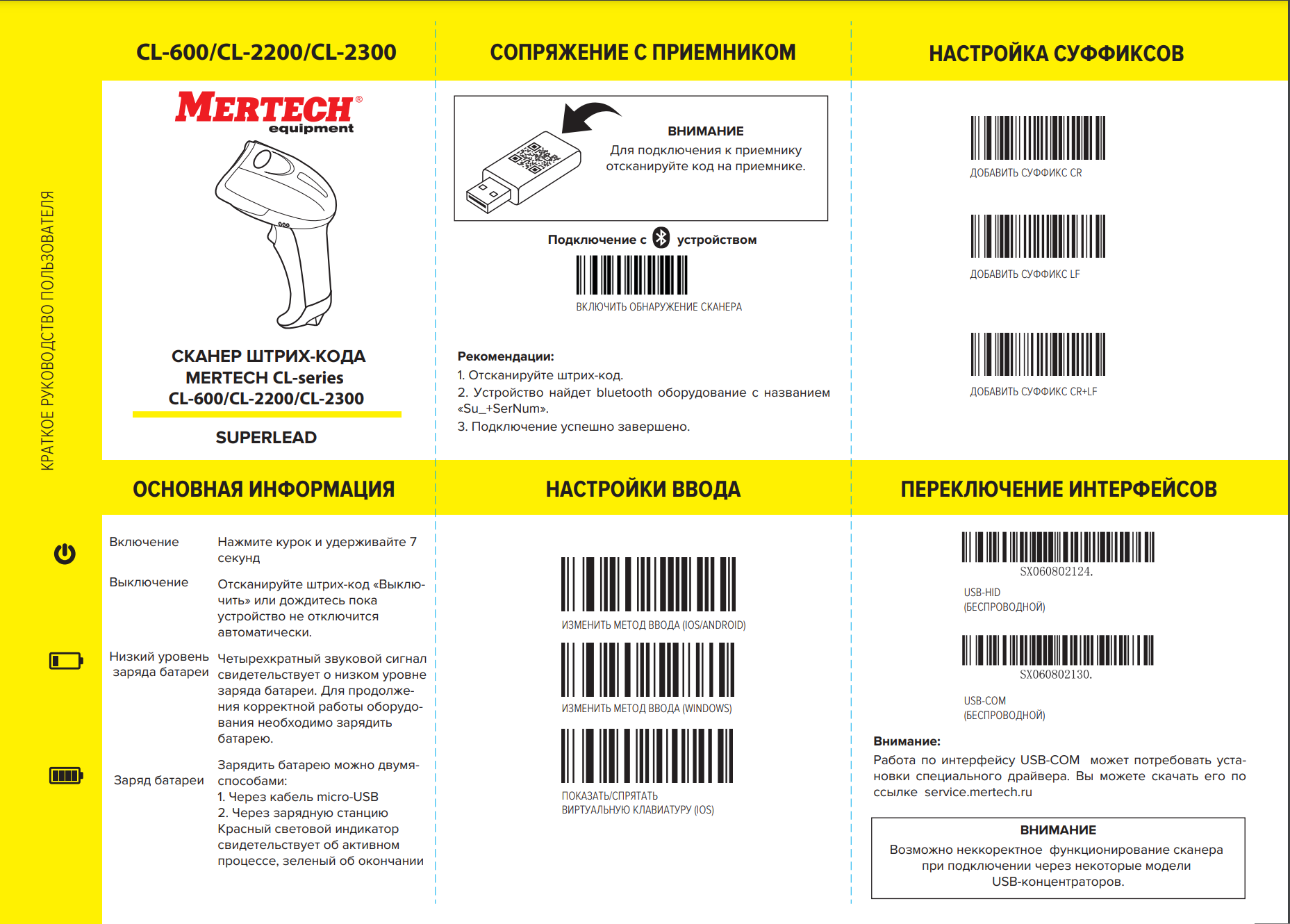

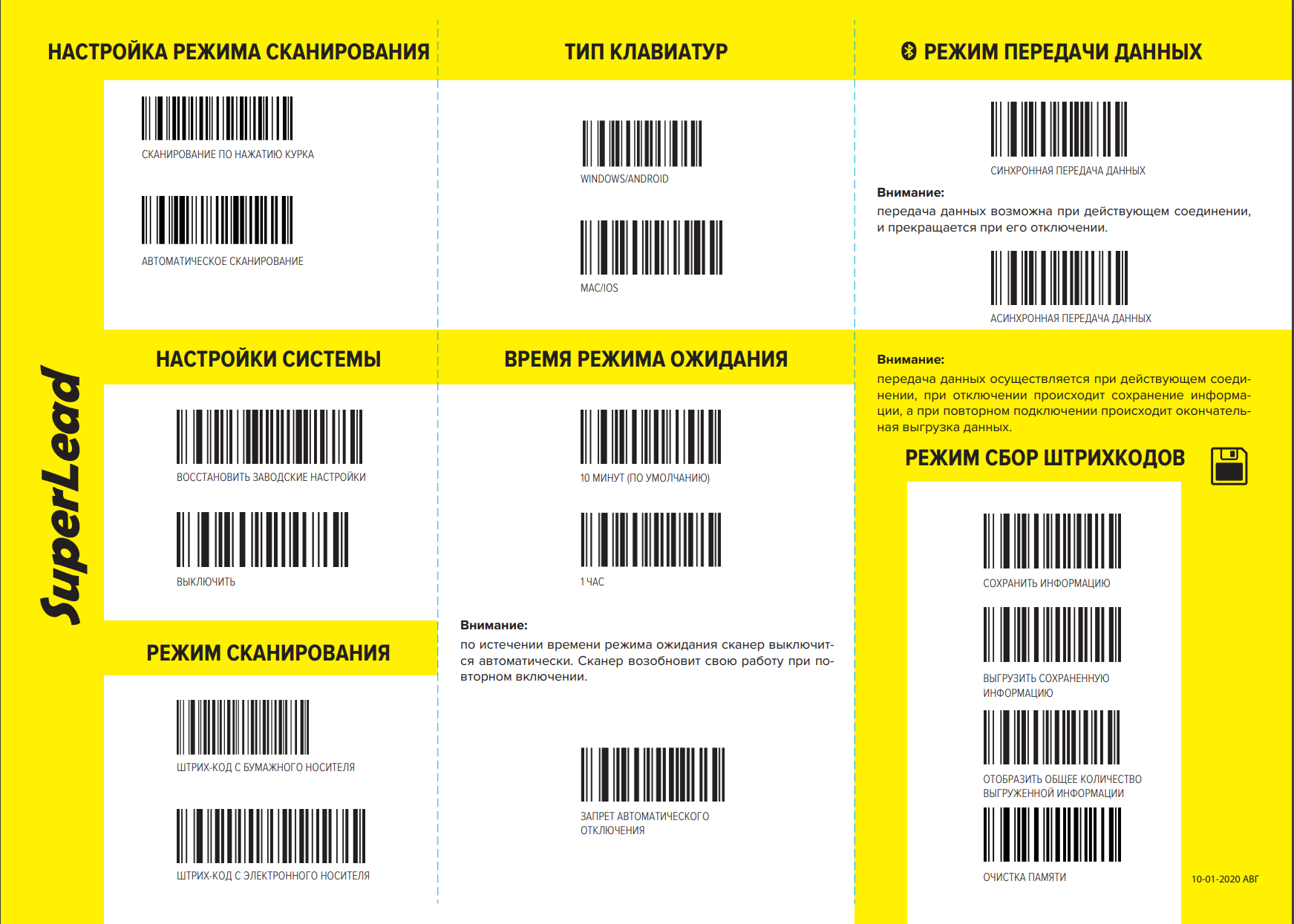

Информация о дополнительных настройках от производителя
Заряжать сканер можно блоками питания 1 - 2 ампера, показатели выше могут вывести сканер из строя!
Ссылка для скачивания буклета https://download.ru/files/r6OA8Jpp
