Содержание.

1. Как скачать и установить драйвер ККТ?
2. Установка соединения ККТ и драйвера
3. Как изменить канал обмена с EOU на EOT

---

Как скачать и установить драйвер ККТ?

Перейти по ссылке для скачивания драйверов Атол.

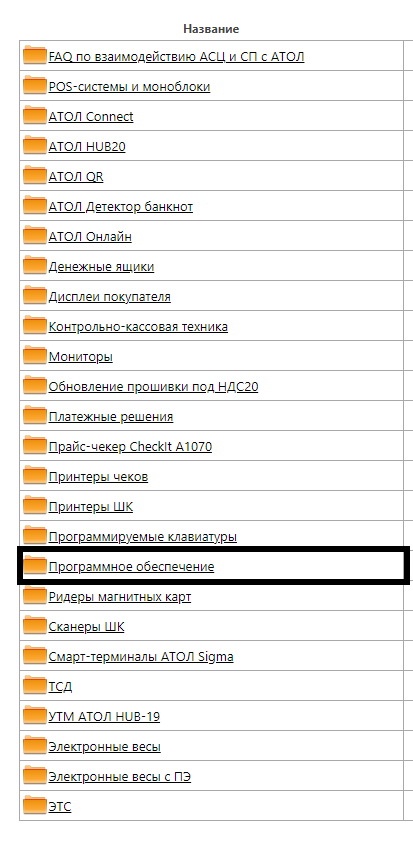

Перейти в папку: Программное обеспечение >

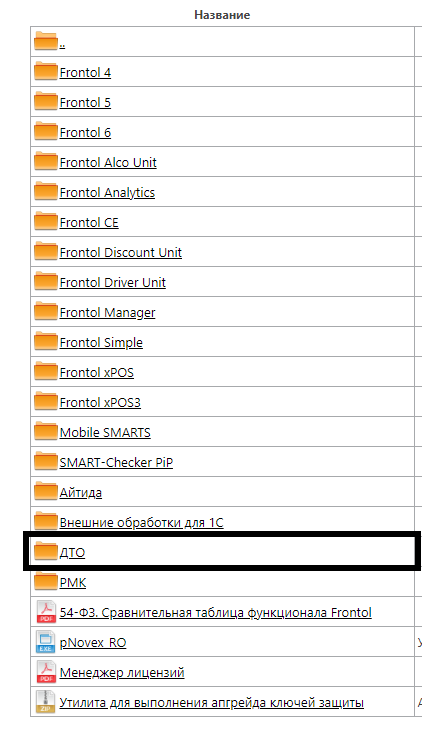

Далее выбираем ДТО ->

Далее 10.Х -> Выбрать драйвер актуальной версии (например 10.9.1.0)

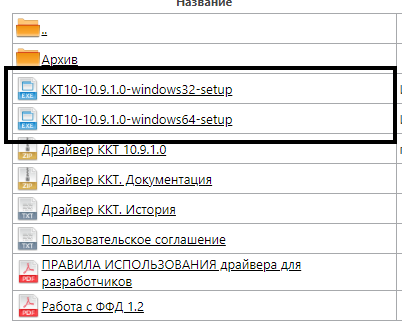

Далее в зависимости от системы 32 или 64 (как проверить разрядность системы windows) скачиваем нужный файл setup

Начнется скачивание драйвера. После загрузки, драйвер требуется установить.
Для этого откройте загрузочный файл в папке куда он скачался.

Пример:

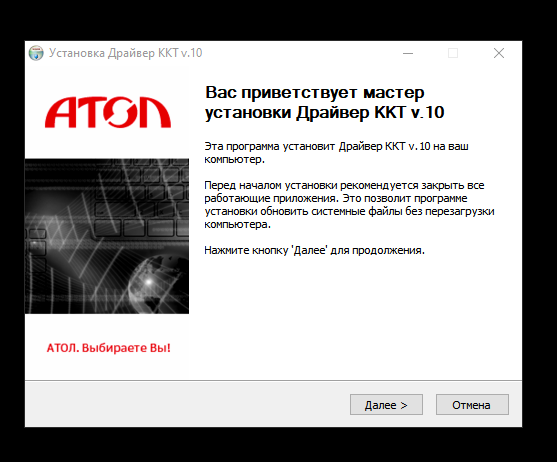

На запрос о разрешении установки ставим "ДА", и переходим к установке.

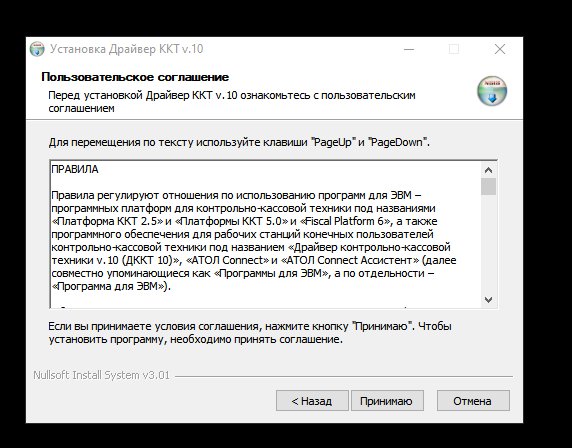

Принимаем пользовательское соглашение:

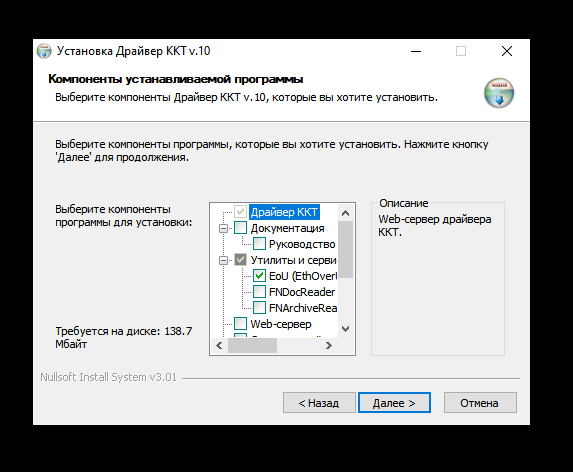

На данном шаге ничего не меняем, нажимаем "далее"

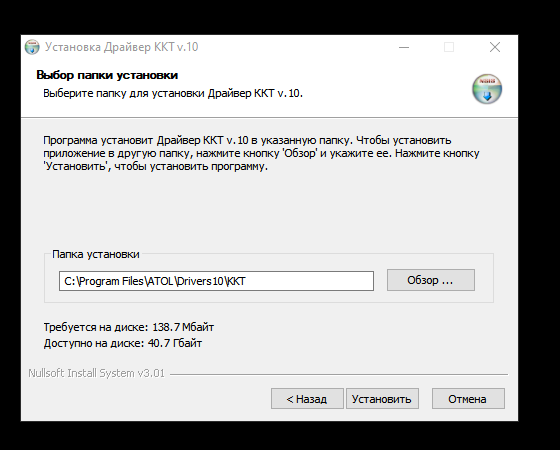

Выбираем папку для установки программы, нажимаем "Установить"

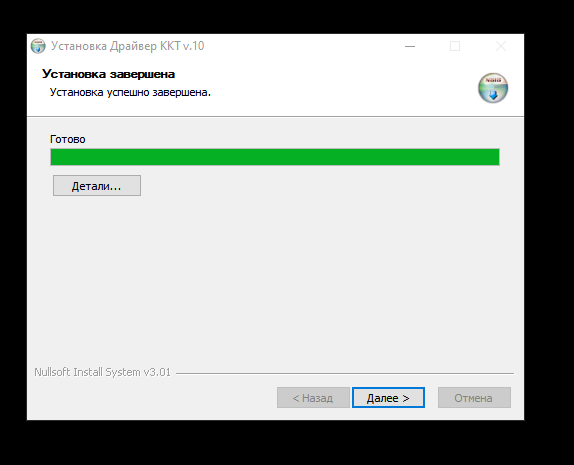

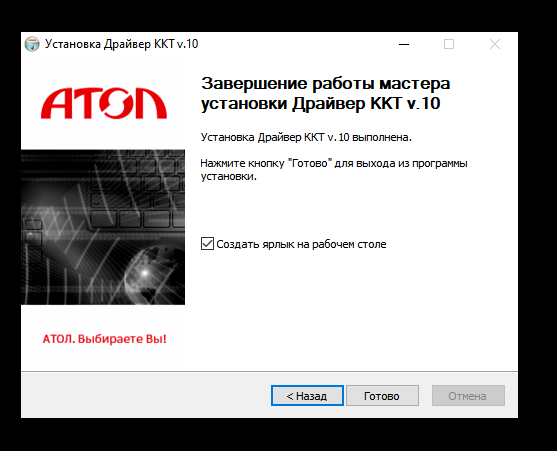

Нажимаем "Далее" и "Готово"

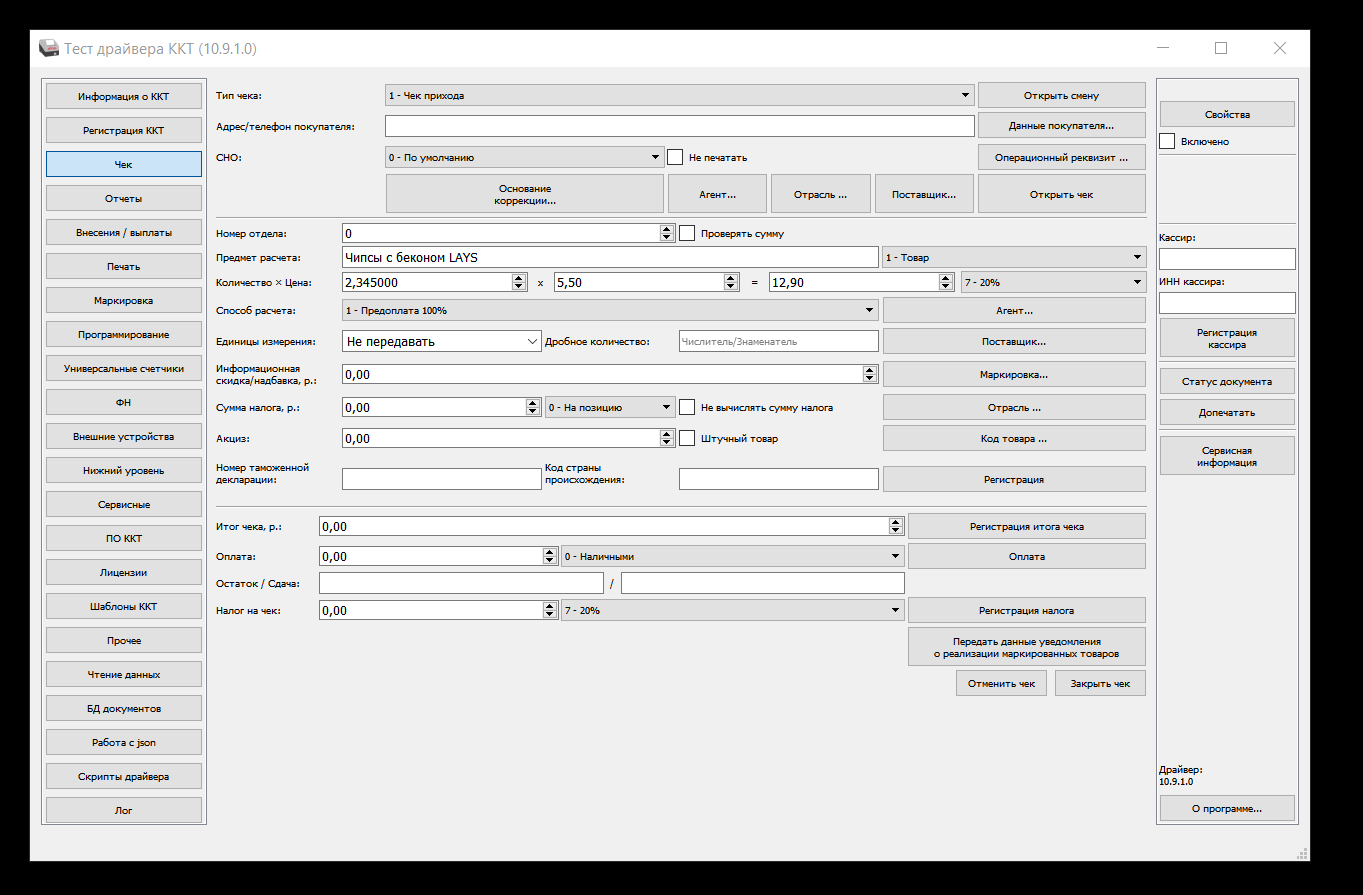

После завершения установки, вы можете найти программу "Тест драйвера ККТ" на рабочем столе (если поставили галочку создать ярлык), или через поиск на панели задач.

Запускаем программу.

Установка соединения ККТ и драйвера

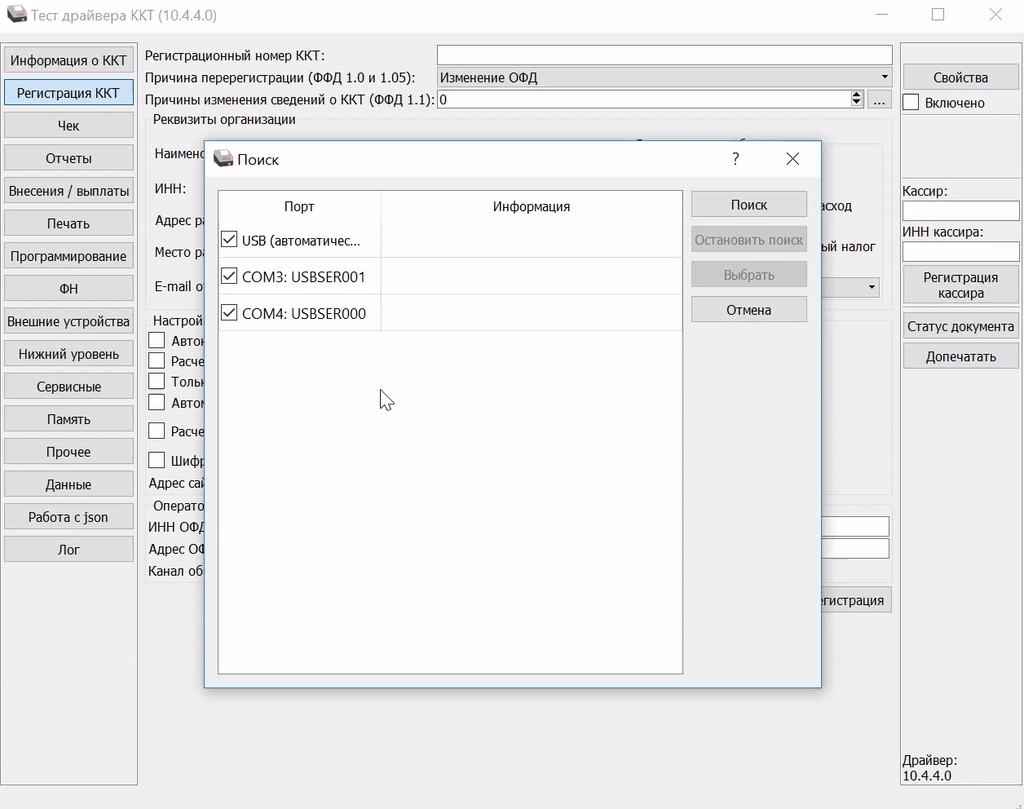

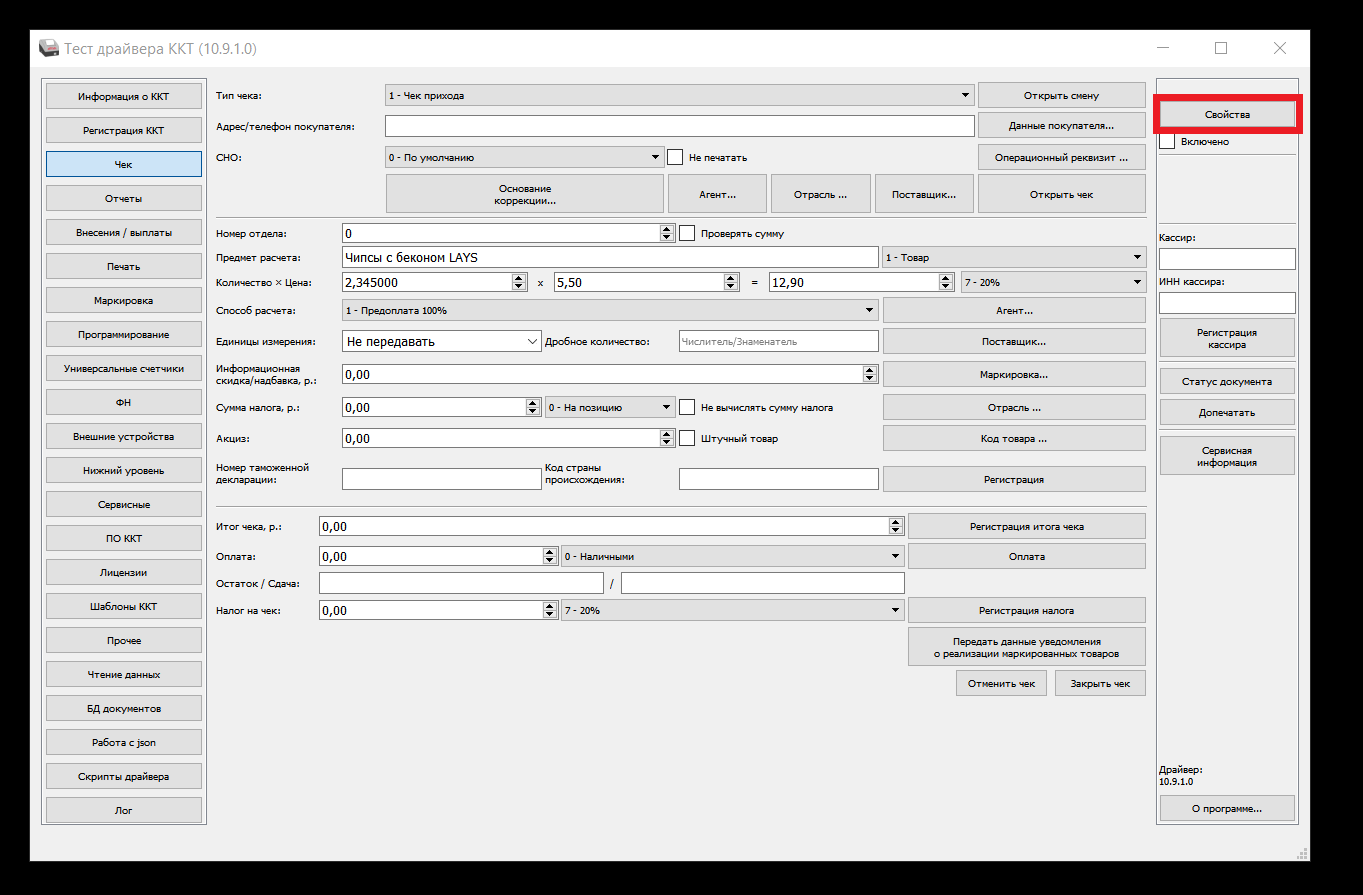

После того, как вы установили драйвер, нужно установить связь с кассой. Для этого переходим в ДТО по кнопке "Свойства".

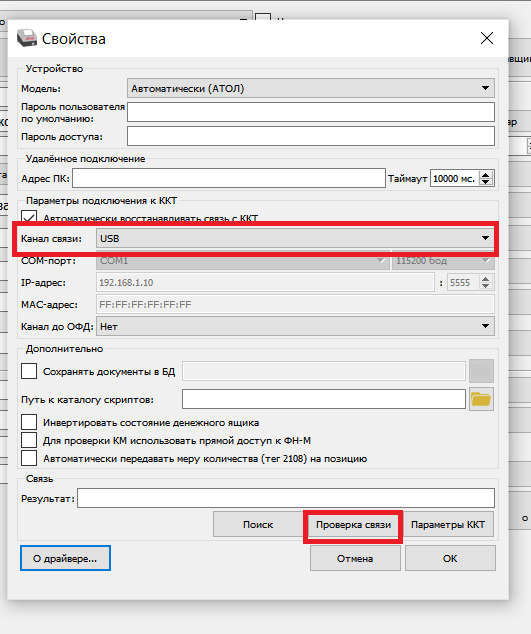

Проверяем, чтобы канал связи был выбран USB и нажимаем кнопку "Проверка связи".

В случае успешного установления связи в поле "Результат" появится название модели кассы и ее заводской номер. Ниже показано в GIF-инструкци

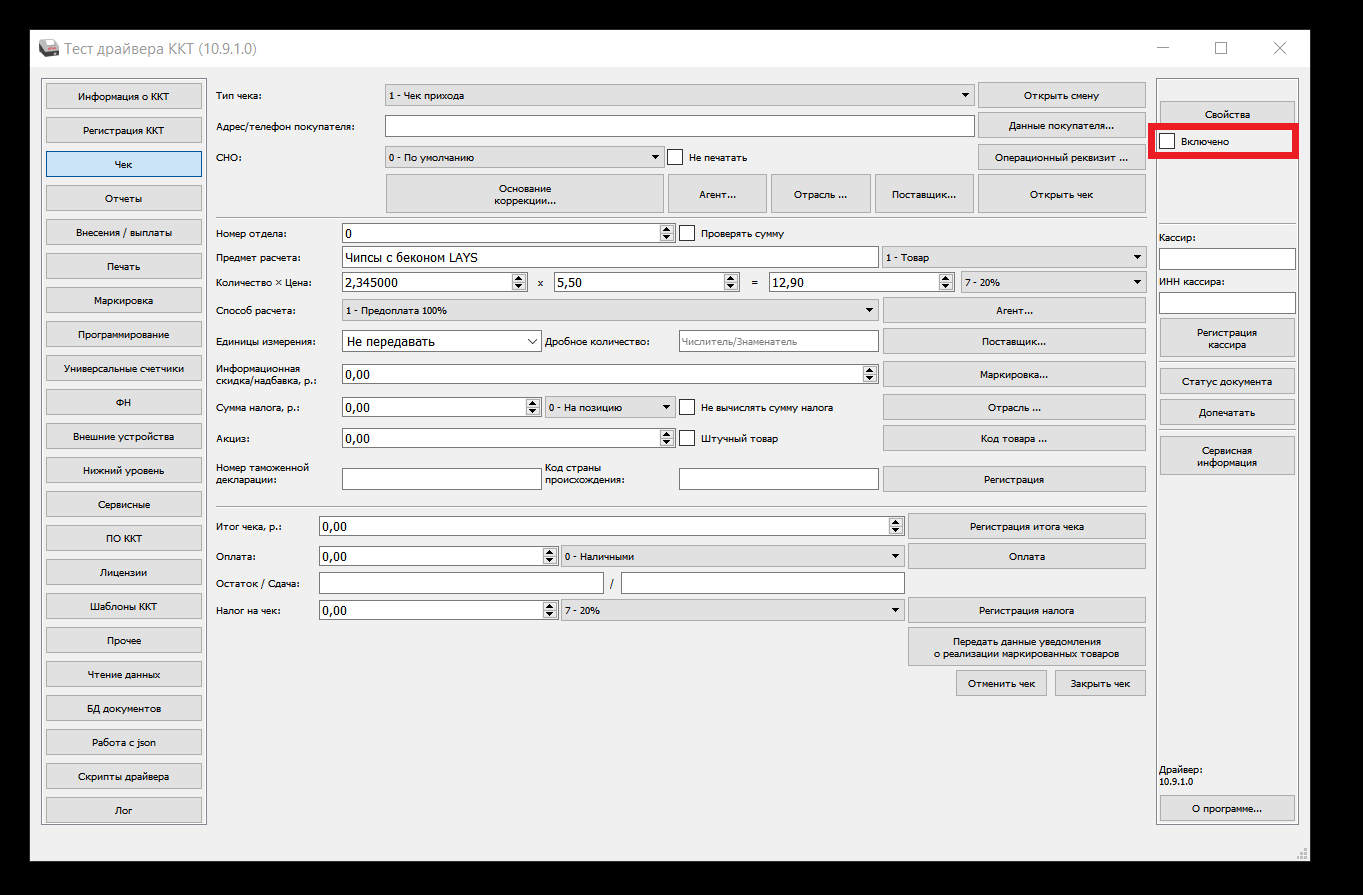

Последним действием справа поставьте галочку "Включено", чтобы связь с ККТ была установлена.

Как изменить канал обмена с EOU на EOT

В случаях, когда у клиента чеки не передаются в ОФД, а оплата в ОФД активна и соединение с интернетом - следует проверить установленный канал обмена на ККТ.

Изменение канала происходит через ДТО.  Кассовый аппарат АТОЛ должен быть подключен физически напрямую к компьютеру\ ноутбуку на windows.

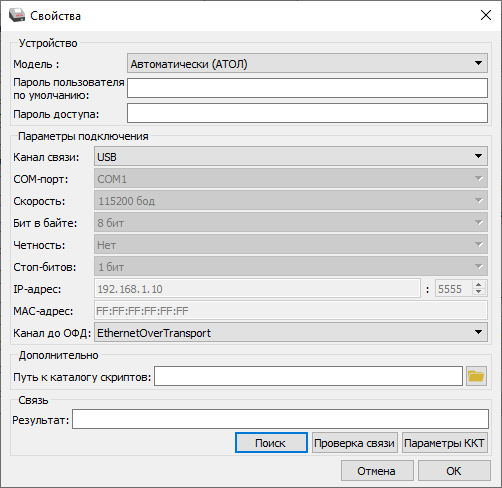

После открытия драйвера, нажимаем "Свойства":

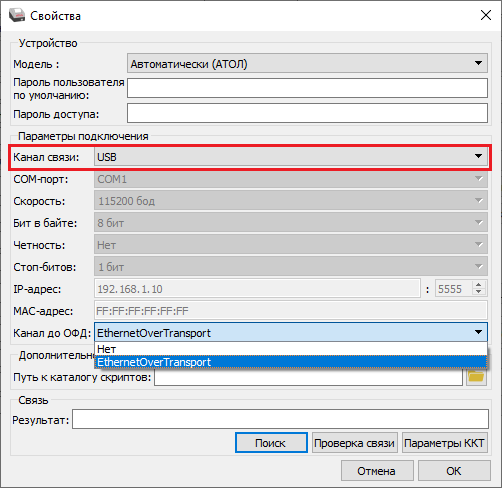

“Канал связи” выбираем в соответствии со способом подключения ККТ.

• USB - Windows/Orange/Raspberry/Android через OTG-кабель

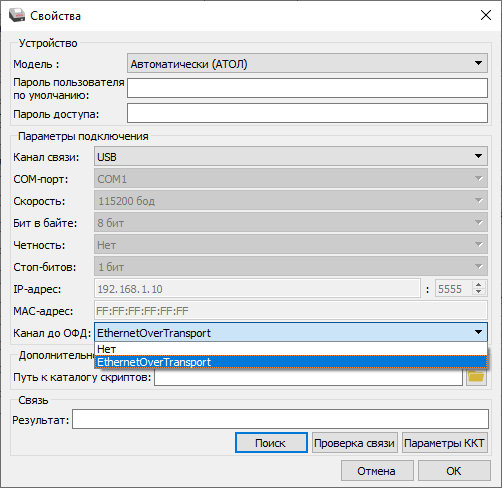

“Канал до ОФД“:

• Нет - платформа АТОЛ 2.5 (прошивки 4555, 5199, 7733, 8346, 8541);

• EthernetOverTransport - платформа АТОЛ 5.0 (прошивки 5.4.0, 5.7.0 и выше).

Далее нажимаем на клавишу “Параметры ККТ“.

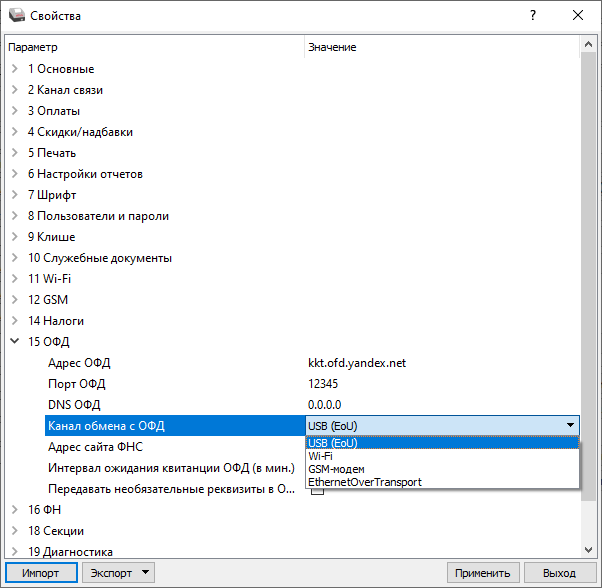

Раскрываем пункт “ОФД“ и устанавливаем “Канал обмена с ОФД“:

• USB (ЕоУ) - платформа АТОЛ 2.5 (прошивки 4555, 5199, 7733, 8346, 8541);

• EthernetOverTransport - платформа АТОЛ 5.0 (прошивки 5.4.0, 5.7.0 и выше);

• Wi-Fi или GSM(Sim) используется на автономных ККТ (например, АТОЛ 91Ф).

Тут же можно проверить корректность введенного адреса ОФД, порта, DNS. После проверки нажимаем “Применить”.

В окне “Свойства“, нажимаем “Ок“.
