ККТ АТОЛ и микрокомпьютер Raspberry Pi

Содержание:


Схема взаимодействия

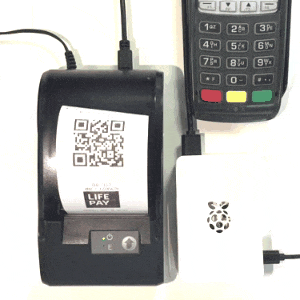

Главное в кассовом оборудовании — фискальный регистратор (Атол). Он регулирует передачу чеков к оператору фискальных данных и без него работа невозможна. Атол подключается к микрокомпьютеру Orange PI, а микрокомпьютер к вашему роутеру (интернету)

Вернуться к содержанию


Комплект оборудования.

Комплект включает в себя:

  1. ККТ АТОЛ
  2. Провод для подключения к розетке
  3. Провод для подключения ККТ к любому устройству через USB

Вернуться к содержанию


Как подключить оборудование?

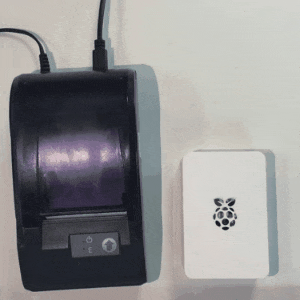

Подключите провод питания к кассе АТОЛ



Узкий конец USB кабеля нужно подключить к АТОЛ.

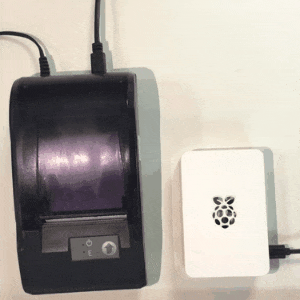

Микрокомпьютер тоже работает от сети, подключите к нему питание.



Состояние характеризуется при подключении LAN-кабелем горением сетевых индикаторов:  горит оранжевый, мигает зеленый.

Если подключение по WI-FI, то  горит зеленый индикатор,

Если индикаторы не горят: проверьте, что все провода плотно установлены, и не повреждены.

Для бесперебойной работы нужно использовать зарядку из комплекта, в ней 2 ампера и 5 вольт

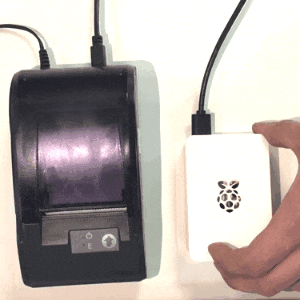

Широкий разъем USB кабеля подключите к микрокомпьютеру.

Подключите микрокомпьютер к интернету по LAN-проводу или через Wifi-соединение. Чтобы выполнить подключение через Wifi-соединение настройте микрокомпьютер согласно инструкции.

Обязательно проверьте есть ли доступ у вашего интернет-провайдера к серверу LIFEPAY sapi.life-pay.ru через порты 80,443 и с 9630 по 9640.



Включите ККТ АТОЛ

Оборудование успешно подключено!

Вернуться к содержанию


Как работать?

Вернуться к содержанию


Как прошить микрокомпьютер для подключения по WI-FI?

Для подготовки микрокомпьютера потребуется:


Первый этап подготовка флешки:

Проверить свойства накопителя (файловая система).
Самый простой способ зайти в "Мой компьютер", нажать правой кнопкой мыши на значок флэшки, и в появившемся окне посмотреть её файловую систему.

Если файловая система отличается от FAT или FAT32 нужно отформатировать ее в нужную (предварительно скопируйте важные файлы).

Второй этап подготовка файла Settings:

Файл во вложении необходимо открыть в текстовом редакторе в блокноте и изменить его вписав нужные параметры для настройки wifi.

Для этого наведите на скаченный файл - кликните правой кнопкой мыши - открыть с помощью - блокнот



В открывшемся окне блокнота, отредактируйте следующие поля данных (редактировать необходимо именно области отмеченные на скрине, четко между знаками ">"тут"<"):

- в области name1, name2, name3 укажите название сети, это то как называется Wi-Fi сеть к которой необходимо подключить микрокомпьютер (одновременно можно указать 3 разных сети).

- Вместо цифр 123456678 - укажите PASSWORD (пароль каждой сети).

Обратите внимание! Содержимое файла settings.xml на добавление 3 сетей, сеть name3 НЕ содержит пароля.

Нажимаем Файл - Сохранить (ВАЖНОНазвание файла должно быть только settings. Если файл сохранить с другим названием, или как settings(1), то микрокомпьютер не подключится к сети wi-fi)

Далее файл нужно залить в корень USB-флешки (Т.е. открываем флешку и сразу кладем туда файл) и вставляем в микрокомпьютер ( в любой USB ), который включен в сеть.

Ждем минуту-две, после чего он должен появиться в сети.

ВАЖНО! Обязательно проверьте, правильность внесения данных на отсутствие лишних знаков табуляции, пробелов и перенос строк.

Вы можете проверить статус подключения в ЛК LIFE PAY - Фискализация - Кассы, или при прямом подключении к кассе - на телефоне\планшете на базе Android или IOS (IPad) в разделе "Настройки LifeHub"

Вернуться к содержанию


Ограничения микрокомпьютера

При работе с использованием маршрутизатора Cisco необходимо, чтобы на нем были открыты порты 80, 443 и с 9630 по 9640

Raspberry Pi 3 не работает с хот-спотами ( двойная авторизация ) - сеть wi-fi, которая требует доп. подтверждение (как в Макдональдс или Метро).

Raspberry Pi 3 - не работает с разветвителем (свитч) если подключать по LAN. который не имеет отдельного питания.

Raspberry Pi 3 может не загрузиться, если на него подается слишком малое питание. В идеале питание 5V, 2000 mA на выходе

Сеть не должна быть с ограничениями. У каждого роутера свои настройки, при создании сети на выбор можно поставить галочки: либо с соединением с изоляцией Wi-Fi, либо с изоляцией LAN. Нужно создать именно с изоляцией только LAN.

Вернуться к содержанию


Индикация МК

  1. Интернет и касса подключена (Все в порядке, мигает зеленным в режиме "heartbeat" )
2. Интернет и касса отключены 3. Интернет отключен4. Касса отключена
orangepipcplus
raspberrypi
